常用的搖擺篩制作圖大多是圓形的，底部是底座和電機，電動機啟動時，將驅動整個旋轉篩以篩查運動，篩選精度和篩選效率也非常突出。如何從結構本身來保證搖擺篩篩箱的剛度呢？

側板和橫梁是主要的受力構件。由于篩箱通過側板支撐在框架上，側板承受著材料和篩箱的重量，并且激振力傳遞到篩框的各個部分，側板 一般來說，它由6~16mm鋼板或角鋼制成。梁在工作期間承受篩板的重量和材料及其慣性力。梁可以由鋼，槽鋼，無縫鋼管，箱梁和重壓梁制成。

篩箱的剛度是指其抵抗變形的能力。當篩子工作時，由篩網框架的振動產生的高頻慣性力會導致局部部件發生動態變形，這通常是梁或側板破裂的重要原因。

因此，加強篩框結構的剛性，尤其是連接部件的剛性是一個重要的問題。橫梁之間設有縱梁；將篩板放在梁上；在梁和側板的連接處使用大的彎曲鋼以改善篩框。結構剛度的措施。

篩框結構的常用連接方法是鉚接和焊接。鉚接結構尺寸，無內應力，對振動具有良好的適應性，但制造工藝復雜。焊接結構的結構簡單，但由于焊縫復雜，內應力很大。在強振動載荷的情況下，經常發生焊接裂紋或甚至部件斷裂，并且為了掃除焊接結構的內應力，采用回火處理。

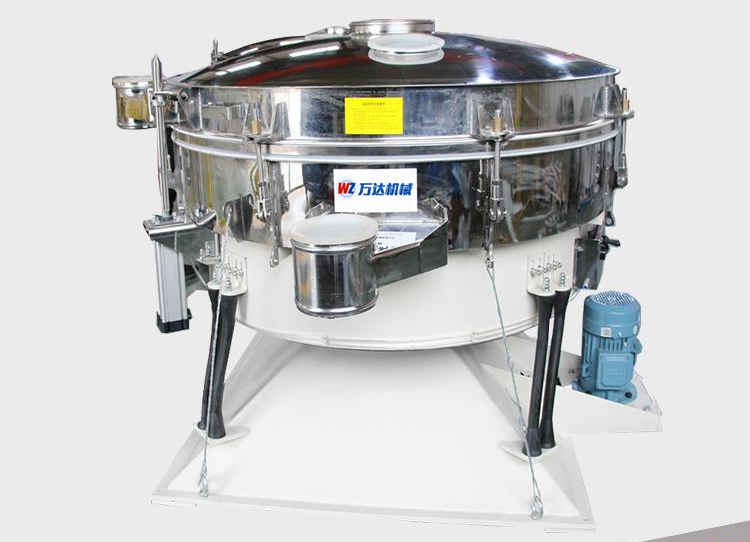

WZ搖擺篩模擬人的手部篩分動作和過程，做三維圓周運動，巧妙地結合屏幕（平面圓周運動）和下蹲（向上拋物線運動），圓周運動和上部投擲運動，所以搖擺篩它有 篩分精度高，效率高，產量大，壽命長的特點（普通振動篩的5-10倍）。

WZ搖擺篩的基本旋轉運動類似于手動篩選。 偏心距可在25至40 mm范圍內調節，低速V形皮帶傳動可在120至360 rpm范圍內調節。 每個產品的停留時間可以通過高精度振動篩的徑向和倒角朝向驅動軸調整。 因此，建立一個水平并投擲三維翻轉動作。

篩箱的剛度問題就介紹到這里，關于圓形搖擺篩、方形搖擺篩、平面回轉篩、超聲波振動篩、真空上料機、除塵器等更多詳情，可隨時致電萬達機械詳詢！
