人造石墨是將骨料和粘結劑進行破碎、造粒、石墨化、篩分而制成。基本的工序流程是一致的，但具體到每家企業的制備工藝，又都會有一定的差異。

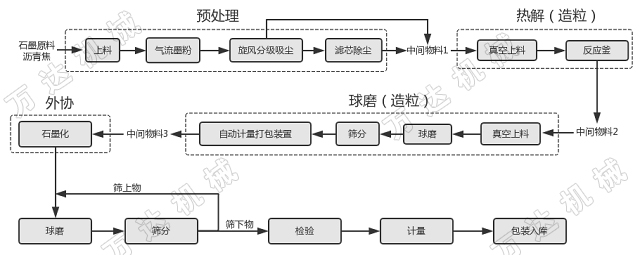

人造石墨的制備工藝流程圖如下：

人造石墨的生產工序大致如下：

（1）預處理

根據產品的不同，將石墨原料與瀝青按不同比例混合，混合比例為100：（5～20），物料通過真空上料機轉入料斗，然后由料斗放入空氣流磨中進行氣流磨粉，將5～10mm粒徑的原輔料磨至5－10微米。氣流磨粉后采用旋風收塵器收集所需粒徑物料，收塵率約為80％，尾氣由濾芯過濾器過濾后排放，除塵效率大于99％。濾芯材質為孔隙小于0。2微米的濾布，可將0。2微米以上的粉塵全部攔截。風機控制整個系統呈負壓狀態。

（2）造粒

造粒分為熱解工序和球磨篩選工序。

熱解工序：將中間物料1投入反應釜中，用N2將反應釜內空氣置換干凈，反應釜密閉，在2。5Kg的壓力條件下，按照溫度曲線進行電加熱，于200～300℃攪拌1－3h，而后繼續加熱至400－500℃，攪拌得到粒徑在10－20mm的物料，降溫出料，即中間物料2。反應釜中揮發氣由風機抽出，經冷凝罐冷凝，液態以焦油狀凝結，氣態廢氣由風機引出，經活性炭過濾后排空。

球磨篩分工序：真空進料，將中間物料2輸送至球磨機進行機械球磨，10～20mm物料磨制成6～10微米粒徑的物料。球磨制得的粉料經管道輸送至篩分機進行篩分，篩下物用自動打包計量裝置進行計量包裝，得到中間物料3。篩上物由管道真空輸送返回球磨機再次球磨。球磨和篩分全部密閉進行，物料采用真空輸送，氣料通過空氣噴吹震打分離，氣料分離后的含塵廢氣通過濾芯過濾器過濾后車間排放。

（3）外協石墨化

石墨化工序采用外協加工的形式處理，將中間物料3就近委托碳素廠進行石墨化加工。

（4）球磨篩分

石墨化后的物料通過真空輸送到球磨機，進行物理混合、球磨，使用270目的分子篩進行篩分，篩下物進行檢驗、計量、包裝入庫。篩上物進一步球磨達到粒徑要求后在進行篩分。

可以看出，從原料焦炭到最終的鋰電池負極材料，中間需要經過四個大的工藝步驟（破碎、造粒、石墨化、篩分），此四大步又可細分為十余個小的工序，整體的制備流程是非常長的。

關于石墨篩分設備（旋振篩、超聲波振動篩、圓形搖擺篩）、生產線其他設備等更多詳情，可隨時致電萬達機械詳詢！
